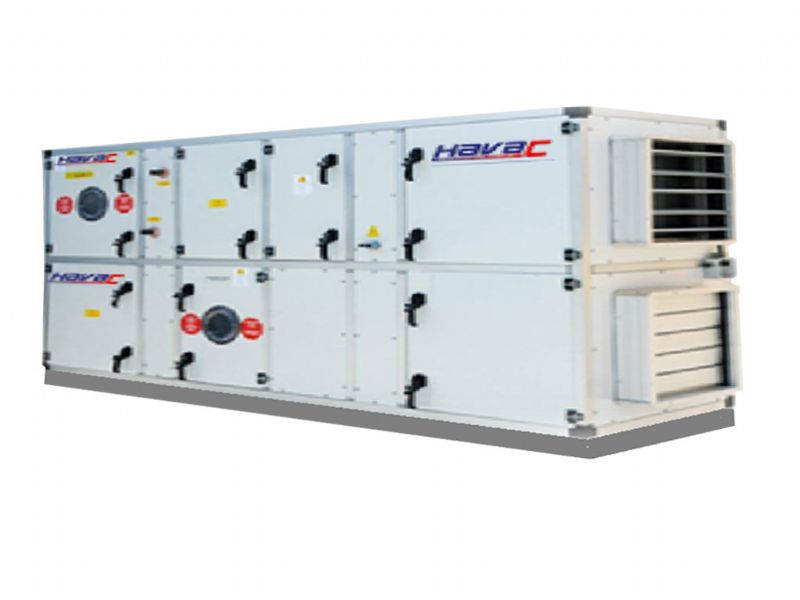

KSC Klima santralleri, kullanım alanları olarak oldukça geniş yelpazeye sahiptir.

Bu alanlardan bazıları oteller ,hastaneler ,alışveriş merkezleri, büyük spor salonları, iş merkezleri gibi birçok alanda yaygın olarak kullanılmaktadır. Mantıksal olarak şartlandırılmış su üreten makinalardan gelen suyun enerjisini içinden geçen havaya bırakarak havaya bırakarak hitap ettiği alanın havasını şartlandırır. Bu cihazlar birçok şekilde üretilirler. Çoğunlukla %100 taze havalı, karışım havalı, ısı geri kazanım hücreli şeklinde imalatları yapılır .Uygulama yapılacak alanın özelliğine istenilen şartlara göre santralleri konfigürasyonları değişkenlik gösterir.





Klima Santrallerinde kullanılan fanlar, çift emişli radyal fanlardır. Fan mili yatakları kapalı tipte koruyucu kauçuklu ve bakım gerektirmeyecek şekilde dizayn edilmiştir. Santrallerde, alçak basınçlı cihazlarda ileri eğik sık kanatlı fanlar, yüksek basınçlı cihazlarda geriye eğik seyrek kanatlı, statik ve dinamik balanslı,  fanlar kullanılmaktadır. Santrallerde kullanılan fanlar bilgisayar destekli, özel bir fan programı ile bütün fanlarda en yüksek verim, minimum ses seviyesi, minimum enerji sarfiyatı ile istenilen hava miktarı ve basıncı sağlayacak şekilde seçilmektedir.



Fan ve motorun, hücre içine temas ettiği kısımlarda özel titreşim alıcı yaylı takozlar kullanılmaktadır. Böylece ses ve titreşimlerinin gövdeye geçmesi engellenmiştir. Fan atışları ile hücre bağlantısında ithal flexible bağlantı sistemleri kullanılmaktadır. Fana ve motora rahat ulaşabilmek için, servis kapakları kolayca müdahale edilebilecek şekilde dizayn edilmiştir.

Santrallerde kullanılan elektrik motorları, İP 55 koruma sınıfı dört kutuplu 3 faz, 388 volt, 50 Hz, nemli ve tozlu ortamlarda çalışabilecek kendinden soğutmalı, tam kapalı motorlardır.



Seçilen fan devrinin 2000 d/d 'nın altında olması durumunda 1500 d/d fan devrinin 2000 d/d ve üstünde olması durumunda ise 3000 d/d elektrik motorları kullanılmaktadır. Özel tasarlanan bir sistem ile fan ve motor kasnakları kolay gerdirilebilmektedir. Fan ve motorda tahrik elemanı olarak kullanılan kasnaklar kolay değiştirilebilir, sıkma burçlu kasnaklardır. Bu özelliği sayesinde zaman ve işçilikten tasarruf edilirken, kalite ve uygulama kolaylığı da sağlanmaktadır. Gürültü ve titreşimi minimum seviyeye indirebilmek için tahrik sisteminde özel lastik kayışlar kullanılmaktadır.





Klima Santrallerinde kullanılan serpantinler,standart olarak bakır boru, alüminyum kanatlı tipte üretilen bataryalardır. Kapasiteleri ve tipleri bilgisayar programı yardımı ile seçilmektedir. Serpantinler, 1 /2", 5/8" çaplarda bakır borular, şişirilerek alüminyum lameller ile sıkı temas edecek şekilde üretimi yapılır. Serpantinlerin, boru ağızları hava sızdırmayacak şekilde gövde dışına çıkarılmaktadır. Serpantinler, rahat çıkarılabilmesi için kızaklar üzerine monte edilmektedir.

Soğutma serpantinlerinin altında paslanmaz sacdan imal edilmiş eğimli bir tava bulunmaktadır. Bu tavanın drenaj borusu hava sızdırmaz bir biçimde gövde dışına çıkartılmaktadır. Soğutma serpantinlerin altındaki paslanmaz tava tüm yoğuşma suyunu toplayan ve drenaj eden bir konstrüksiyona sahiptir. Klima santrallerinde soğutma bataryası kullanıldığında yoğuşan suyun ilerlemesini engellemek için hava atış tarafında damla tutucular kullanılmaktadır. Soğuk, sıcak ve kızgın sulu sistemlerde bakır boru alüminyum kanat, buharlı sistemlerde çelik boru, çelik kanatlı bataryalar kullanılmaktadır.

Isıtma Serpantinleri Serpantin yüzeylerinde hava geçiş hızı: 3~8 m/s Su tarafı basınç kaybı 2,5 mSS Soğutma Serpantinleri Serpantin yüzeylerinde hava geçiş hızı: 2~6 m/s Su tarafı basınç kaybı 4 mSS alınarak; ısıl verimi maksimum seviyeye çıkması sağlanır.



Santrallerde kullanılan damperler, alüminyum profil ve özel kanatlardan oluşan egzost ve taze havayı homojen olarak, karışmasını sağlayacak şekilde dizayn edilmiş olup hava debisini ayarlama imkanı sağlayan plastik dişli tahrik mekanizması kul lan 11 maktadır. Damper kanatları hassas ve boşluksuz çalışmaktadır.Kullanılan hava ayar damperleri kapalı konumdayken conta kullanılmaksızın minimum hava sızdırmazlığı sağlar.Manuel ve Servomotor ile kumanda edilebilecek şekilde tasarlanan bu damperler çok rahat açılıp kapanabilmektedir.



ÇAPRAZ GEÇİŞLİ ISI GERİ KAZANIM HÜCRESİ

Konstrüksiyon yapısı, santral yapısında anlatıldığı gibidir. lsı Geri Kazanım cihazı sayesinde % 50-60 enerji sarfiyatı sağlanmaktadır. Bu sayede işletme maliyetleri minimuma indirilmiştir. Hem emiş hem de üfleme amaçlı girişlerinde plakalı eşanjör öncesi EU3 sınıfı kasetli filtre kullanılmaktadır. lsı Geri Kazanım eşanjörü, kirlenmeden dolayı temizlenebilmeleri için hücre dışına kolay alınabilecek şekilde monte edilmektedir.



Bilgisayar ortamında hazırlanmış, özel hesapları hızlı bir şekilde ve en az hatayla hesaplayabilen bir programdır. Santraldeki basınç kayıplarını, hava hızını ,motor gücünü, fan devrini, batarya seçimi gibi birçok hesaplamaları kolay ve doğru bir şekilde yönetmektedir.

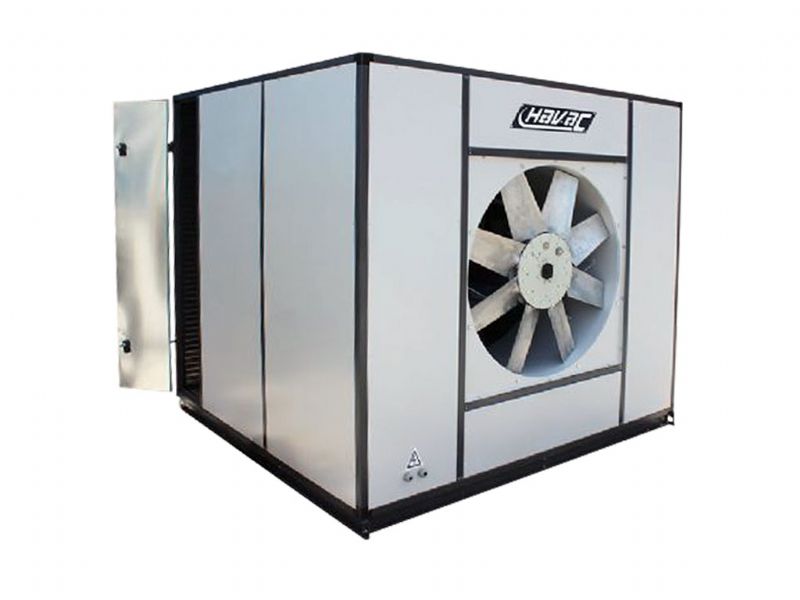

Filtreler kullanım amaçlarına göre; Panel filtreler: Galvaniz sac çerçeveli sentetik elyaf malzemeden oluşmaktadır. Her tür havalandırma sistemlerinde ön filtre olarak kullanılmaktadır. Torba filtreler: Bu filtreler sentetik elyaf ve çok kademeli filtrelerdir. En zor şartlarda yüksek verimle çalıştırılmaya uygundur. Hepa filtreler: Hastaneler ilaç ve gıda fabrikaları için özel dizayn edilen filtrelerdir.
