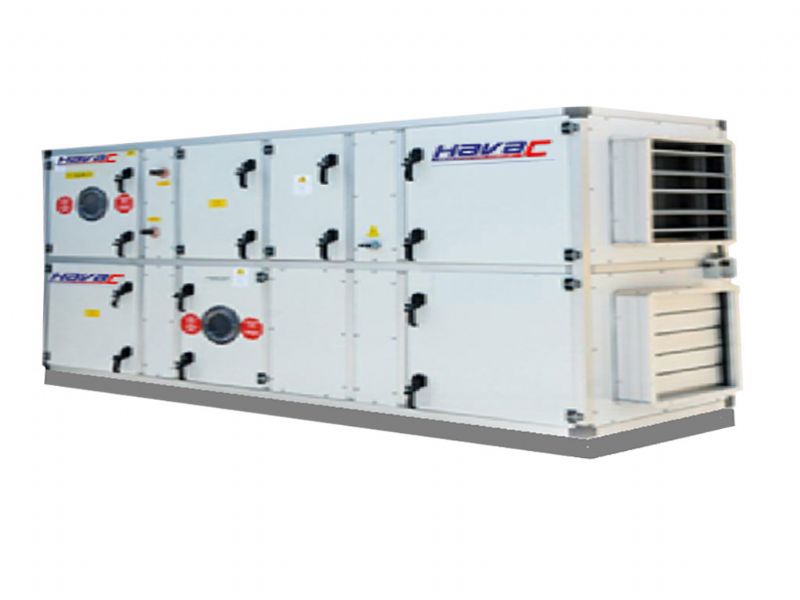

Gelişen yaşam şartlarının doğurduğu özel ortamlardan biride kapalı yüzme havuzlarıdır.  Bu havuzlar yüzme sporun yaz kış aralıksız devam etmesini sağlamaktadır . Buna bağlı olarak bir takım sorunlar ortaya çıkmıştır .Kapalı yüzme havuzlarının en büyük sorunu ise oldukça yüksek olan nem oranıdır .Bu yüksek nem oranını istenilen seviyeye çekmek için nem alma santralleri kullanılmaktadır



Nem alma santrallerinin çalışma prensimi soğutma santrallerinin mantığına yakındır. Soğutma santrallerinde soğutucu bataryadan geçen hava direkt olarak ortama verilirken ,nem alma santrallerinde ise soğutucu bataryadan geçen havanın nemi yoğuşturularak ısıtıcı bataryadan geçirilir .Isıtıcı (kondanser) bataryadan geçirilen hava kurutularak  havuz ortamına aktarılır .

Bu sistemin çalışmasını düzenleyen , çalışma verimini en yüksek seviyede tutan  birçok yardımcı sistemler  mevcuttur . Bunlardan bazıları ,otomasyon sistemi ,ısı geri kazanım sistemi ,ısıtma sistemi , hava damper sistemi gibi sistemlerle cihazın çalışma verimi en yüksek seviyede tutulur.



Aşağıdaki şemada görüldüğü üzere HAVAC markasının ürettiği sistemde diğer markaların ürettikleri gibi nemi alınmış ,üzerine enerji harcanmış hava kesinlikle atış damperinden dışarı verilmez . Evaparatörden geçirilerek nemi alınan hava sadece havuz ortamına yönlendirilir.

Böylece enerji sarfiyatı en aza indirilmiş olur. Cihazda bulunan havadan suya ısı iletim ısı geri kazanım sistemi ile de dışarı atılan ısı enerjisi minimuma çekilmiş olur.



Dış cidar 1 mm kalınlığında elektro statik toz boyayla kaplanmış galvaniz sacdan üretilmektedir.

İç cidar 0,6 mm kalınlıktaki 304 kalite paslanmaz çelik sacdan  imal edilir . Cidarlar arası izolasyon olarak kaya yünü kullanılmaktadır.

HAVAC nem alma cihazlarında iskelet yapı olarak özel şekil verilmiş 4 mm kalınlıktaki alt taşıyıcı üzerine inşa edilmiş korozyona karşı dayanımı artırılmış eloksal kaplamalı alüminyum profiller kullanılmaktadır. Kapaklarla profiller arasına elastik hava sızdırmaz  contalar kullanılmaktadır.

Herhangi bir arıza durumunda arızalı parçaların değişimini kolaylaştıracak kontrol girişleri bulunmaktadır . Yüksek nem oranına maruz kalan iç parçalar paslanmaya karşı statik boyayla kaplandıktan sonra montajı yapılır.

Bağlantı kaideleri ve motorlar arasına balans ve titreşim alıcı elastik takozlar kullanılmaktadır.



Cihazın üretti hava basıncına göre öne eğik sık kanat  veya geriye eğik seyrek kanatlı olarak kullanılırlar. Radyal fanlar kayış kasnak tertibatı ile motordan aldıkları dönme hareketi ile havayı naklederler.  Radyal fanların debi , basınç ve devir hesapları bilgisayar programı yardımı ile en az hatayla seçilmektedirler.



Özel tasarlanmış kanat yapısıyla yüksek verimde sessiz çalışan bu fanlar geriye eğik seyrek kanatlı olarak üretilirler.

Diğer kayış kasnaklı sistemlere göre daha verimli ve daha sorunsuz şekilde çalışabilirler . Bakım gerektirmeden uzun zamanlı olarak çalışırlar . Üretim şekillerine göre çok yüksek devirlerde sorunsuz olarak havayı güçlü bir şekilde aktarırlar . Plug fanlar genel olarak elektrik motor aksına doğrudan bağlanırlar. Buna bağlı olarak kayış kasnak teferruatları ortadan kalkar ve sistemin sağlıklı ve sorunsuz çalışma zamanı uzatılır.



HAVAC nem alma santrallerinde belirli bir kapasiteye kadar scroll kompresörler kullanılır . Yüksek kapasitedeki cihazlara ise vidalı kompresörler kullanılmaktadır . Soğutucu akışkan gaz olarak genelde R -410 A gazı kullanılmaktadır . Bu gaz modeli çevreye en az zarar veren soğutucu gaz bileşenidir.

Scroll kompresörler santralin kapasitesine göre bir adetten dört adete kadar paralel olarak sisteme akuple edilebilmektedirler



Nem alma işi, içerisinden akışkan soğuk gaz geçen evaparatörün dış yüzeyinde gerçekleşir.

Bir kompresör yardımı ile soğutucu akışkan gaz kondanser bataryası içerisinde sıkıştırılır . Sıkışan soğutucu gaz evaparatörden bünyesine aldığı ısıyı kondanserin yüzeyine bırakır , bir fan yardımıyla ısısı alınan basınçlı gaz sıvı hale geçer , sıvılaşan basınçlı gaz bir vana(ex) yardımıyla yüksek basınçtan alçak basınca serbestleştirilmiş gaz haline geçirilir.  Soğutucu akışkan serbestleşmiş gaz halinde evaparatörün içerisinden geçerken eveparatörün ısısını bünyesine alır .Soğuyan evaparatör üzerinden geçirilen hava ve su buharı ısısını soğuk  yüze ye bırakır . Bu sırada soğuk yüzeye temas eden  havanın içerisindeki su buharı(nem) yoğunlaşarak  yüzeye  tutunur. Bu şekilde evaparatörden geçirilen havanın nemi alt seviyelere  çekilmiş olur.



HAVAC havuz tipi nem alma santrallerinde havadan suya enerji transferi ısı borulu ısı geri kazanım sistemi kullanılmaktadır  . Bu sistem  kapalı yüzme havuzundan gelen kirli ve sıcak havayı ısı transfer bataryasından geçirerek hava üzerindeki enerjinin batarya içindeki suya geçmesini sağlar . Suya geçen enerji ikinci kademede bir sirkülasyon pompası yardımı ile giriş bölmesinde bulunan bataryaya gönderilir. Dışarıdan gelen taze hava bu batarya üzerinden geçirilerek dışarıya atılan enerjinin önemli bir kısmı yeniden kazanılarak taze havayla birlikte kapalı yüzme havuzuna tekrar gönderilir.
